碳化硅陶瓷内衬助力高纯度石英石筛分、运送新突破:寿命倍增,,,,,,纯度无忧!

2025-04-10 恒峰g22特瓷

        在光伏、半导体等尖端工业,,,,,,高纯度石英石(SiO?≥98%)是支持电子级硅质料生产的要害基础质料。。。。。。然而,,,,,,古板金属筛分装备在加工历程中面临两大致命痛点——装备磨损快与金属污染危害!
        您的产线是否也在遭受这些困扰????
        金属部件仅1-2个月即严重磨损,,,,,,频仍停;;;;;;婊,,,,,,本钱激增????
        金属碎屑渗入物料,,,,,,污染高纯石英砂,,,,,,导致下游客户质检不达标????
        对此,,,,,,恒峰g22特瓷制订出了以碳化硅为焦点的陶瓷防磨计划。。。。。。

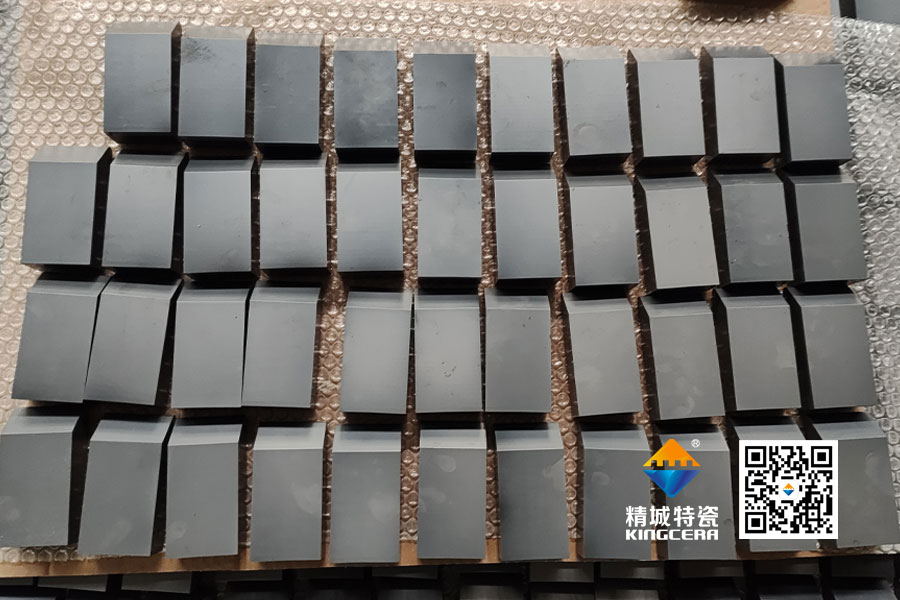

碳化硅陶瓷

        碳化硅陶瓷(SiC)与石英石同源硅元素,,,,,,筛分历程中有用阻遏金属杂质引入;;;;;;;煅烧时碳元素以CO?气化逸出,,,,,,杜绝污染危害,,,,,,完善适配光伏、半导体行业对物料纯度的严苛要求。。。。。。
        碳化硅陶瓷硬度高达莫氏9.2级,,,,,,耐磨性是高锰钢的15倍以上!
        1、运送溜槽衬板寿命从1-2个月延伸至1年以上
        2、降低停;;;;;;德,,,,,,产能稳固性提升50%
        3、综合维护本钱直降60%

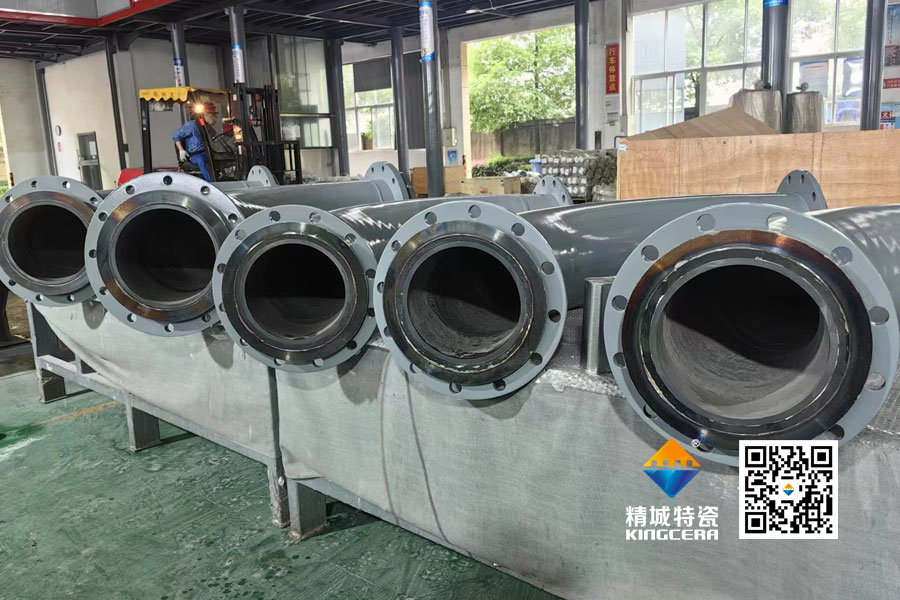

碳化硅内衬陶瓷管
碳化硅内衬陶瓷管

        针对差别筛分装备及工艺段,,,,,,提供定制化陶瓷防磨组件,,,,,,笼罩:
        高攻击区:碳化硅陶瓷复合衬板
        摩擦磨损区:高纯度碳化硅衬板
        运送防护:碳化硅陶瓷管
        适用装备:运送溜槽、分选系统
        适配场景: 光伏高纯石英砂、半导体硅微粉、电子级熔融石英制备
        选择恒峰g22陶瓷防磨,,,,,,就是选择品质与效益的双重包管!

??文/谢勇
